Ogranicznik przepięć PV DC Typ 2 (C) 1000V 3P 20kA 2kV DS50PVS-1000/G C480341 JEAN MULLER

Ogranicznik przepięć fotowoltaiczny 1000V DC PV Typ 2 (C) 70A 40/60kA DS50PVS-1000/G C480341 JEAN MULLER

Ogranicznik przepięć fotowoltaiczny 1000V DC PV Typ 2 (C) 70A 40/60kA DS50PVS-1000/G C480341 JEAN MULLER -  inaczej odgromnik, służy do ochrony instalacji elektrycznych przed przepięciami. Ogranicznik przepięć zbudowany jest na bazie iskierników i/lub warystorów, czyli podstawa i wkładka zawierająca element zabezpieczający. Zadaniem urządzenia jest ograniczenie impulsu napięciowego spowodowanego bezpośrednim lub bliskim uderzeniem pioruna w linię energetyczną. Przy zasilaniu obiektów, stosujemy trójstopniowy system ochrony przeciwprzepięciowej (ograniczniki przepięć typu 1, 2 i 3 inaczej B, C, D), w którym wszystkie typy ochronników muszą być zamontowane kaskadowo.

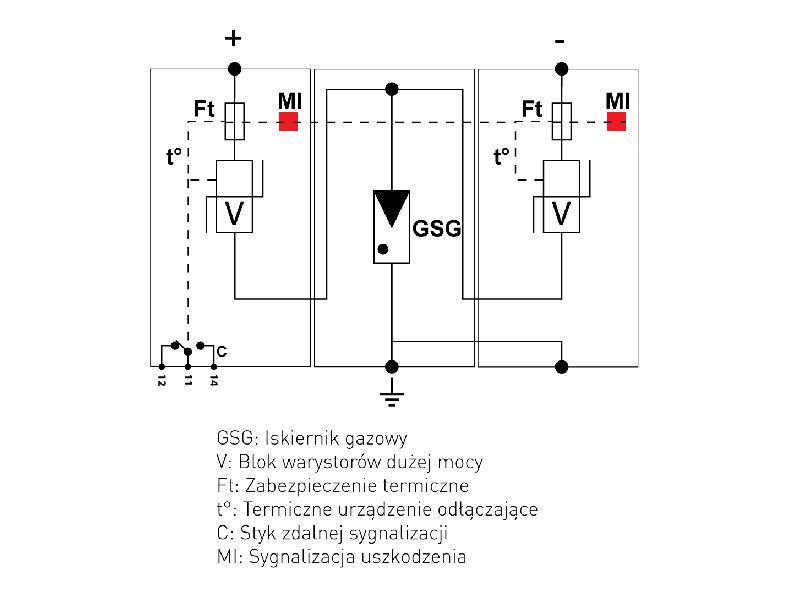

Ogranicznik DS50PVS-1000/G przeznaczony jest do ochrony instalacji fotowoltaicznych PV od strony DC. Urządzenie posiada wymienne moduły i zdalną sygnalizację zadziałania.

Parametry techniczne:

• układ sieci: TN
• napięcie DC: 1000 V
• najwyższe napięcie trwałej pracy Uc DC: 1060 V DC
• prąd roboczy / prąd upływu przy Uc - I [A]c: < 0,1 mA
• zdolność gaszenia prądu następczego - Ifi [Aeff}: nieskończona
• sposób ochrony: CM/DM
• czas zadziałania - ta: <25 ns
• maksymalny prąd wyładowczy (8/20 us) razem - Itotal: 60 kA
• napięciowy poziom ochrony przy 12,5 kA - Up: 1,9 kV
• napięciowy poziom ochrony przy Imax - Up: <2,7 kV
• wytrzymałość zwarciowa - Iisccr: 15000 A
• odłącznik termiczny: wewnątrz
• wymiary montażowe: 3 TE
• przekrój przewodu: 2,5 - 25 (35 mm2)
• wskaźnik uszkodzeń: mechaniczny, czerwony
• sygnalizacja zdalna: bezpotencjałowy zestyk przełączalny
• moc załączalna maksymalna: 250 V/0,5 A (AC) - 30 V/ 2 A (DC
• przekrój przyłącza FS: max. 1,5 mm2
• szyna montażowa: TH35
• zakres temperatur pracy: od -40 do +85°C
• stopień ochrony: IP20
