Dobór aparatów EATON – narzędzia wspomagające dla projektantów i instalatorów.

Dodano: 16-02-2018 w kategorii: Programy wspierające prace instalatora autor: mezoko.com



SBC – program do konfiguracji rozdzielnic






Aplikacja wspomagająca dobór i wycenę rozdzielnic z wyposażeniem firmy EATON.
Umożliwia automatyczny dobór rozdzielnicy wg aparatów w niej montowanych. Niezwykle pomocne narzędzie dla Instalatorów dzięki, któremu szybko i sprawnie można zaprojektować rozdzielnicę w oparciu o konkretny schemat elektryczny. Przy użyciu intuicyjnego interfejsu programu i odpowiednich filtrów produktów EATON mamy możliwość wyboru konkretnej aparatury modułowej. Program zasugeruje rozdzielnice odpowiednią do ilości i rodzaju dobranych aparatów a następnie możemy podejrzeć wygląd elewacji wyposażonej rozdzielnicy, podglądnąć ceny dla poszczególnych pozycji w projekcie lub wyeksportować listę produktów do formatu excell.
Zakres rozdzielnic EATON zawartych w programie SBC:
  • obudowy modułowe (KLV…)
  • rozdzielnie płaskie do 160A
  • rozdzielnice Profi+ do 630A
  • rozdzielnice XVTL do 2500A
  • obudowy uniwersalne S.C.



Konfigurator wyłączników NZM i IZM





Program umożliwia właściwy dobór wyłączników w oparciu parametry:
  • zakres prąd znamionowy od 20A do 6300A
  • rodzaje urządzeń: NZM, N, PN, IZMX16, INX16, IZMX40, INX40, IZM26, IN26
  • bloki zabezpieczeń PXR dla wyłączników IZMX
  • znamionowa zdolność zwarciowa (od 25kA do 150kA),
  • liczba biegunów (3 i 4),
  • wielkość (w zależności od aparatu NZM 1/2/3/4, IZM/X16/X40/63),
  • wykonanie (stacjonarne/wtykowe/wysuwne),
  • typ wyzwalacza (np.: ochrona instalacja, ochrona silników; ochrona selektywna, elektroniczny),
  • możliwość exportu zestawienia do Programu Cennikowego i do pliku .xls

Konfigurator P/T





Aplikacja wspomaga dobór odpowiednich wyłączników krzywkowych.

  • wybór według prądu znamionowego, sposobu zabudowy, diagramu łączeniowego, etc.,
  • automatyczna aktualizacja (przy aktywnym połączeniu z Internetem)
  • możliwość exportu zestawienia do Programu Cennikowego i do pliku .xls



Konfigurator RMQ Titan





Konfigurator aparatów sterujących i sygnalizacyjnych serii RMQ-Titan, przekaźników programowalnych easy oraz wyświetlaczy MFD-Titan

Funkcje programu:

  • poprawna konfiguracja akcesoriów
  • zestawienie cenowe
  • możliwość exportu zestawienia do Excel-a

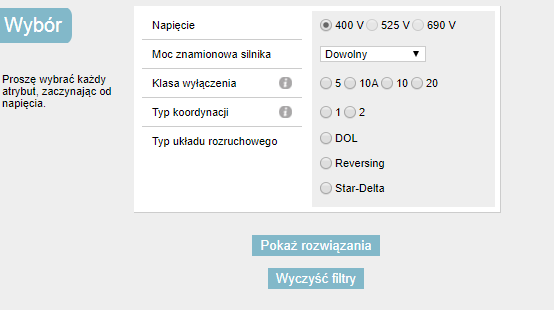

Suwak






Program do doboru styczników, wyłączników silnikowych i przekaźników przeciążeniowych do silników elektrycznych w różnych układach rozruchowych w zależności od mocy znamionowej silnika i napięcia pracy.
Parametry doboru:
Napięcie: 400V, 525V, 690V
Moc znamionowa silnika: od 0,06kW do 355kW
Klasa wyłączenia: 5, 10A, 10, 20
Typ koordynacji: 1, 2
Typ układu rozruchowego: DOL (łagodny rozruch), Reversing (nawrotny), Star-Delta (gwiazda-trójkąt)
